4''SDM 10
4SD
4: قطر البئر: 100 مم (4 بوصة)
SD: مضخة غاطسة من سلسلة SD
M: محرك أحادي الطور (ثلاث مراحل بدون M)
10: السعة (م 3 / ساعة)
04: المرحلة
0.75: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 4 '.
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 4SDM 10 / 4-0.75 | 656 | 327 | 329 | 11/2 '- 2 ' | Φ96 |
| 4SDM 10 / 5-0.75 | 709 | 342 | 367 | 11/2 '- 2 ' | Φ96 |
| 4SDM 10 / 6-1.1 | 787 | 382 | 405 | 11/2 '- 2 ' | Φ96 |
| 4SDM10 / 7-1.1 | 855 | 412 | 443 | 11/2 '- 2 ' | Φ96 |
| 4SDM10 / 8-1.5 | 940 | 422 | 518 | 11/2 '- 2 ' | Φ96 |
| 4SDM10 / 10-1.5 | 1056 | 462 | 594 | 11/2 '- 2 ' | Φ96 |
| 4SDM10 / 12-2.2 | 1208 | 502 | 706 | 11/2 '- 2 ' | Φ96 |
| 4SDM10 / 14-2.2 | 1309 | 527 | 782 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 12-2.2 | 1193 | 487 | 706 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 14-2.2 | 1284 | 502 | 782 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 16-3.0 | 1390 | 532 | 858 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 18-3.0 | 1486 | 552 | 934 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 20-4.0 | 1612 | 602 | 1010 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 22-4.0 | 1749 | 627 | 1122 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 25-5.5 | 1908 | 672 | 1236 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 28-5.5 | 2062 | 712 | 1350 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 31-7.5 | 2302 | 802 | 1500 | 11/2 '- 2 ' | Φ96 |
| 4SD10 / 34-7.5 | 2416 | 802 | 1614 | 11/2 '- 2 ' | Φ96 |

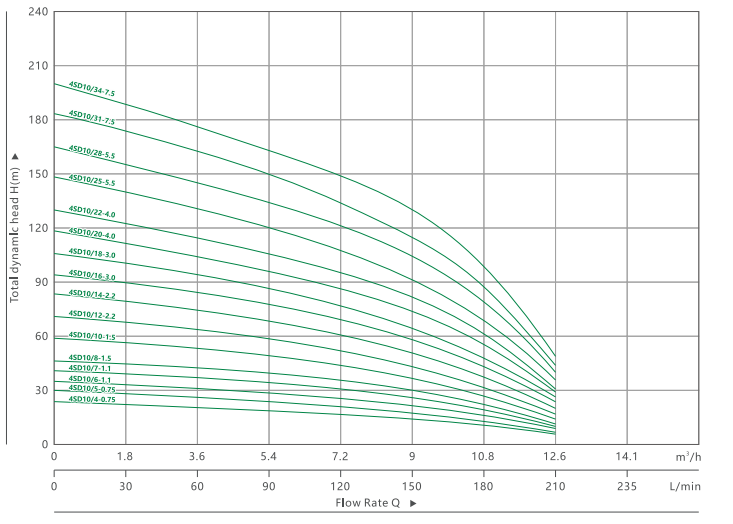

| بيانات الأداء 50 هرتز | ||||||||||||||
| MODEL | P2 | التسليم ن = 2850 لتر / دقيقة | ||||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 235 |
| م 3 / ساعة | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.1 | |||||
| 4SDM10 / 4-0.75 | 4SD10 / 4-0.75 | 0.75 | 1 | ح (م) | 24 | 22 | 20 | 19 | 17 | 15 | 11 | 6 | 2 | |
| 4SDM10 / 5-0.75 | 4SD10 / 5-0.75 | 0.75 | 1 | 30 | 28 | 26 | 24 | 22 | 19 | 14 | 7 | 3 | ||
| 4SDM10 / 6-1.1 | 4SD10 / 6-1.1 | 1.1 | 1.5 | 35 | 34 | 31 | 29 | 27 | 22 | 17 | 9 | 3 | ||
| 4SDM10 / 7-1.1 | 4SD10 / 7-1.1 | 1.1 | 1.5 | 41 | 39 | 36 | 34 | 31 | 26 | 20 | 10 | 3 | ||
| 4SDM10 / 8-1.5 | 4SD10 / 8-1.5 | 1.5 | 2 | 47 | 45 | 41 | 39 | 35 | 30 | 23 | 11 | 4 | ||
| 4SDM10 / 10-1.5 | 4SD10 / 10-1.5 | 1.5 | 2 | 59 | 56 | 51 | 49 | 44 | 37 | 29 | 14 | 4 | ||
| 4SDM10 / 12-2.2 | 4SD10 / 12-2.2 | 2.2 | 3 | 71 | 67 | 61 | 58 | 53 | 46 | 34 | 17 | 4 | ||
| 4SDM10 / 14-2.2 | 4SD10 / 14-2.2 | 2.2 | 3 | 83 | 78 | 72 | 68 | 62 | 52 | 40 | 20 | 5 | ||
| 4SD10 / 16-3.0 | 3 | 4 | 94 | 90 | 82 | 78 | 71 | 59 | 46 | 23 | 5 | |||
| 4SD10 / 18-3.0 | 3 | 4 | 106 | 101 | 92 | 87 | 80 | 67 | 51 | 26 | 6 | |||
| 4SD10 / 20-4.0 | 4 | 5.5 | 118 | 112 | 102 | 97 | 89 | 74 | 57 | 29 | 7 | |||
| 4SD10 / 22-4.0 | 4 | 5.5 | 130 | 123 | 113 | 107 | 97 | 82 | 63 | 31 | 8 | |||
| 4SD10 / 25-5.5 | 5.5 | 7.5 | 148 | 140 | 129 | 122 | 111 | 93 | 72 | 36 | 8 | |||
| 4SD10 / 28-5.5 | 5.5 | 7.5 | 165 | 157 | 144 | 136 | 124 | 104 | 80 | 40 | 9 | |||
| 4SD10 / 31-7.5 | 7.5 | 10 | 183 | 173 | 159 | 151 | 137 | 115 | 89 | 44 | 9 | |||
| 4SD10 / 34-7.5 | 7.5 | 10 | 200 | 190 | 175 | 165 | 151 | 126 | 97 | 49 | 10 | |||
