3''3SDM 3.5
3SD
3: قطر البئر: 75 مم (3 بوصة)
SD: مضخة غاطسة من سلسلة SD
M: محرك أحادي الطور (ثلاث مراحل بدون M)
3.5: السعة (م 3 / ساعة)
6: المرحلة
0.25: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 3 '.
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 3SDM3.5 / 6-0.25 | 831 | 385 | 446 | 1 '- 11 4 ' | Φ72 |
| 3SDM3.5 / 9-0.37 | 961 | 415 | 546 | 1 '- 11 4 ' | Φ72 |
| 3SDM3.5 / 12-0.55 | 1128 | 445 | 683 | 1 '- 11 4 ' | Φ72 |
| 3SDM3.5 / 16-0.75 | 1312 | 495 | 817 | 1 '- 11 4 ' | Φ72 |
| 3SDM3.5 / 22-1.1 | 1613 | 560 | 1053 | 1 '- 11 4 ' | Φ72 |

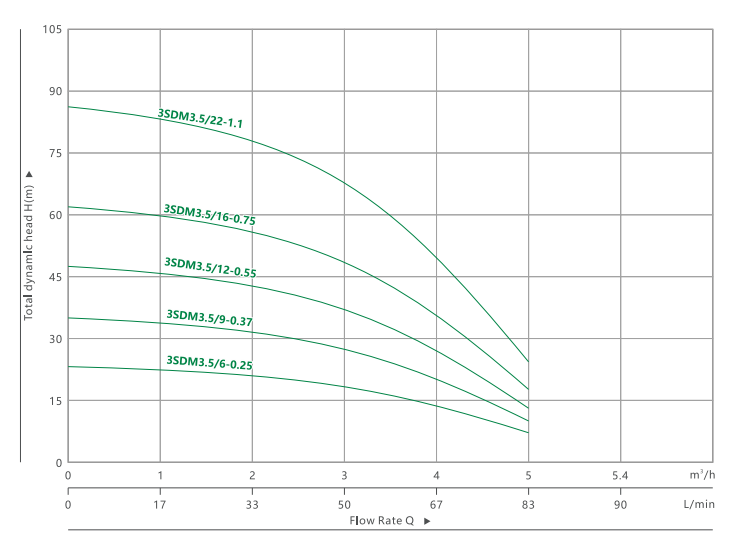

| بيانات الأداء 50 هرتز | ||||||||||||
| MODEL | P2 | التسليم ن = 2850 لتر / دقيقة | ||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 17 | 33 | 50 | 67 | 83 | 90 |
| م 3 / ساعة | 0 | 1 | 2 | 3 | 4 | 5 | 5.4 | |||||
| 3SDM3.5 / 6-0.25 | 3SD3.5 / 6-0.25 | 0.25 | 0.33 | ح (م) | 23 | 23 | 22 | 19 | 13 | 7 | 3 | |
| 3SDM3.5 / 9-0.37 | 3SD3.5 / 9-0.37 | 0.37 | 0.5 | 35 | 34 | 32 | 28 | 20 | 10 | 5 | ||
| 3SDM3.5 / 12-0.55 | 3SD3.5 / 12-0.55 | 0.55 | 0.75 | 47 | 45 | 43 | 37 | 27 | 13 | 7 | ||
| 3SDM3.5 / 16-0.75 | 3SD3.5 / 16-0.75 | 0.75 | 1 | 62 | 60 | 58 | 50 | 36 | 18 | 9 | ||
| 3SDM3.5 / 22-1.1 | 3SD3.5 / 22-1.1 | 1.1 | 1.5 | 86 | 83 | 79 | 68 | 49 | 24 | 12 | ||
