5 بوصة إس دي 20
5SD
5: قطر البئر: 128 مللي متر (5 بوصة)
SD: اسم المضخة
20: السعة (م 3 / ساعة)
02: المرحلة
1.1: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 5 ".
المحرك والمضخة
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 5SD2002-1.1 | 728 | 383 | 345 | 2 " | Φ127 |
| 5SD2003-1.5 | 790 | 393 | 397 | 2 " | Φ127 |
| 5SD2004-2.2 | 852 | 403 | 449 | 2 " | Φ127 |
| 5SD2006-3.0 | 1041 | 488 | 553 | 2 " | Φ127 |
| 5SD2008-4.0 | 1220 | 563 | 657 | 2 " | Φ127 |
| 5SD2011-5.5 | 1514 | 663 | 851 | 2 " | Φ127 |
| 5SD2014-7.5 | 1754 | 748 | 1006 | 2 " | Φ127 |

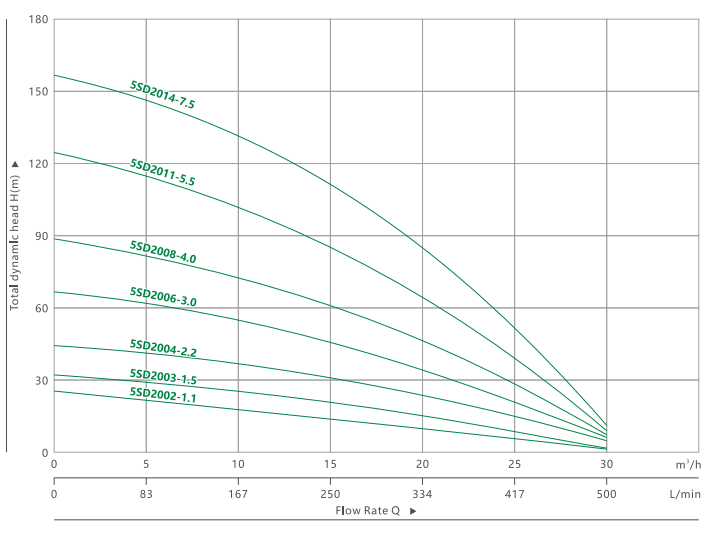

| بيانات الأداء 50 هرتز | ||||||||||||
| MODEL | P2 | التسليم ن = 2850 لتر / دقيقة | ||||||||||
| 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 83 | 167 | 250 | 334 | 417 | 500 | 533 |
| م 3 / ساعة | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 32 | ||||
| 5SD2002-1.1 | 1.1 | 1.5 | ح (م) | 22 | 20 | 18 | 16 | 12 | 6 | 3 | 1 | |
| 5SD2003-1.5 | 1.5 | 2 | 33 | 29 | 27 | 23 | 18 | 10 | 3 | 1 | ||
| 5SD2004-2.2 | 2.2 | 3 | 45 | 39 | 38 | 31 | 24 | 15 | 4 | 1 | ||
| 5SD2006-3.0 | 3 | 4 | 67 | 62 | 55 | 47 | 35 | 19 | 5 | 1 | ||
| 5SD2008-4.0 | 4 | 5.5 | 89 | 80 | 74 | 62 | 47 | 29 | 6 | 1 | ||
| 5SD2011-5.5 | 5.5 | 7.5 | 123 | 114 | 100 | 86 | 65 | 35 | 7 | 1 | ||
| 5SD2014-7.5 | 7.5 | 10 | 156 | 145 | 129 | 109 | 83 | 40 | 8 | 1 | ||
