5'SD 15
5SD
5: قطر البئر: 128 مللي متر (5 بوصة)
SD: اسم المضخة
15: السعة (م 3 / ساعة)
03: المرحلة
1.1: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 5 ".
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 5SD1503-1.1 | 770 | 383 | 387 | 2 " | Φ127 |
| 5SD1504-1.5 | 828 | 393 | 435 | 2 " | Φ127 |
| 5SD1506-2.2 | 935 | 403 | 532 | 2 " | Φ127 |
| 5SD1508-3.0 | 1116 | 488 | 628 | 2 " | Φ127 |
| 5SD1511-4.0 | 1336 | 563 | 773 | 2 " | Φ127 |
| 5SD1515-5.5 | 1668 | 663 | 1005 | 2 " | Φ127 |
| 5SD1520-7.5 | 2032 | 748 | 1284 | 2 " | Φ127 |

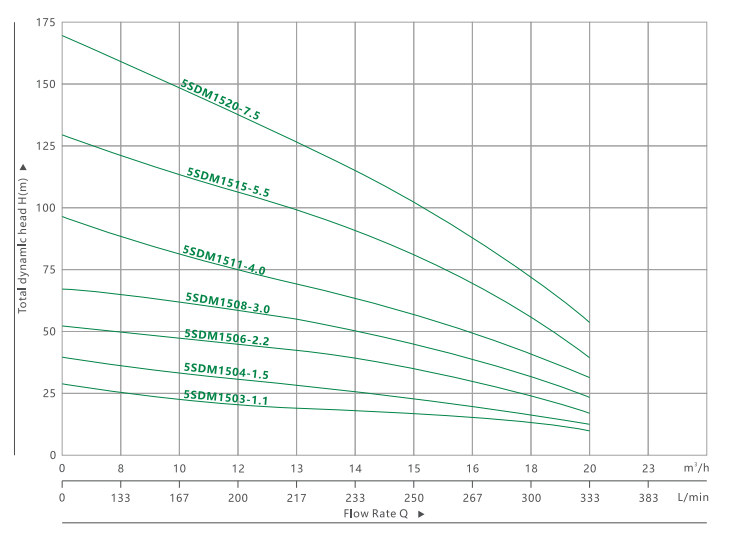

| بيانات الأداء 50 هرتز | |||||||||||||||
| MODEL | P2 | التسليم ن = 2850 لتر / دقيقة | |||||||||||||
| 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 133 | 150 | 167 | 183 | 200 | 250 | 267 | 300 | 333 | 383 |
| م 3 / ساعة | 0 | 8 | 9 | 10 | 11 | 12 | 15 | 16 | 18 | 20 | 23 | ||||
| 5SD1503-1.1 | 1.1 | 1.5 | ح {م) | 26 | 23 | 22 | 20 | 19 | 18 | 17 | 15 | 12 | 8 | 4 | |
| 5SD1504-1.5 | 1.5 | 2 | 35 | 31 | 30 | 27 | 26 | 24 | 23 | 20 | 16 | 10 | 4 | ||
| 5SD1506-2.2 | 2.2 | 3 | 51 | 46 | 44 | 41 | 38 | 37 | 35 | 30 | 24 | 16 | 5 | ||
| 5SD1508-3.0 | 3 | 4 | 68 | 62 | 59 | 54 | 51 | 49 | 46 | 40 | 32 | 21 | 5 | ||
| 5SD1511-4.0 | 4 | 5.5 | 95 | 85 | 81 | 74 | 70 | 67 | 64 | 55 | 44 | 29 | 6 | ||
| 5SD1515-5.5 | 5.5 | 7.5 | 128 | 116 | 111 | 101 | 96 | 92 | 87 | 75 | 60 | 39 | 7 | ||
| 5SD1520-7.5 | 7.5 | 10 | 170 | 155 | 148 | 135 | 128 | 122 | 116 | 100 | 80 | 52 | 8 | ||
