3.5 بوصة 90QJ1 2
90QJ
90: قطر البئر: 90 مم (3.5 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون D)
1: السعة (م 3 / ساعة)
09: المرحلة
0.37: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 3.5 ".
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 90QJD109-0.37 | 749 | 332 | 417 | 11/4 " | Φ85 |
| 90QJD112-0.55 | 864 | 342 | 522 | 11/4 " | Φ85 |
| 90QJD114-0.55 | 911 | 342 | 569 | 11/4 " | Φ85 |
| 90QJD118-0.75 | 1020 | 357 | 663 | 11/4 " | Φ85 |
| 90QJD122-1.1 | 1184 | 392 | 792 | 11/4 " | Φ85 |
| 90QJD126-1.5 | 1328 | 442 | 886 | 11/4 " | Φ85 |
| 90QJD207-0.37 | 704 | 332 | 372 | 11/4 " | Φ85 |
| 90QJD209-0.55 | 771 | 342 | 429 | 11/4 " | Φ85 |
| 90QJD212-0.75 | 899 | 357 | 542 | 11/4 " | Φ85 |
| 90QJD217-1.1 | 1105 | 392 | 713 | 11/4 " | Φ85 |
| 90QJD222-1.5 | 1296 | 442 | 854 | 11/4 " | Φ85 |

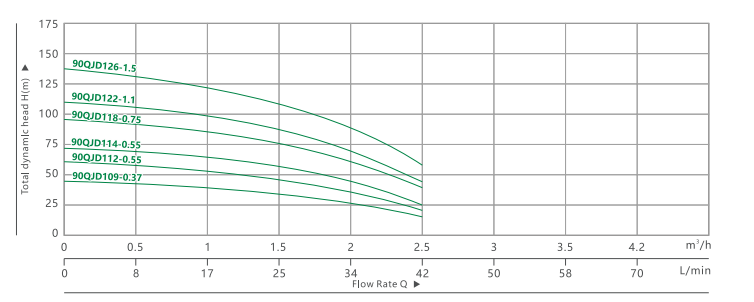

| بيانات الأداء 50 هرتز | ||||||||||||||
| MODEL | P2 | التسليم ن = 2850 لتر / دقيقة | ||||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 8 | 17 | 25 | 34 | 42 | 50 | 58 | 70 |
| م 3 / ساعة | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4.2 | |||||
| 90QJD109-0.37 | 90QJ 109-0.37 | 0.37 | 0.5 | ح (م) | 46 | 44 | 39 | 35 | 27 | 18 | 1 | |||
| 90QJD112-0.55 | 90QJ 112-0.55 | 0.55 | 0.75 | 63 | 61 | 58 | 50 | 38 | 22 | 2 | ||||
| 90QJD114-0.55 | 90QJ 114-0.55 | 0.55 | 0.75 | 73 | 71 | 64 | 55 | 42 | 25 | 3 | ||||
| 90QJD118-0.75 | 90QJ 118-0.75 | 0.75 | 1 | 93 | 88 | 82 | 73 | 58 | 33 | 4 | ||||
| 90QJD122-1،1 | 90QJ122-1.1 | 1.1 | 1.5 | 113 | 108 | 100 | 88 | 69 | 42 | 4 | ||||
| 90QJD126-1.5 | 90QJ 126-1.5 | 1.5 | 2 | 136 | 133 | 124 | 111 | 86 | 54 | 5 | ||||
| 90QJD207-0.37 | 90QJ207-0.37 | 0.37 | 0.5 | 41 | 39 | 38 | 36 | 34 | 29 | 25 | 19 | 3 | ||
| 90QJD209-0.55 | 90QJ209-0.55 | 0.55 | 0.75 | 52 | 50 | 49 | 46 | 44 | 37 | 32 | 25 | 4 | ||
| 90QJD212-0.75 | 90QJ212-0.75 | 0.75 | 1 | 70 | 67 | 65 | 61 | 59 | 49 | 43 | 33 | 5 | ||
| 90QJD217-1.1 | 90QJ217-1.1 | 1.1 | 1.5 | 99 | 95 | 92 | 86 | 83 | 70 | 61 | 46 | 6 | ||
| 90QJD222-1.5 | 90QJ222-1.5 | 1.5 | 2 | 128 | 123 | 119 | 112 | 108 | 90 | 79 | 60 | 7 | ||
