4 '100QJ12
100QJ
100: قطر البئر: 100 مم (4 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون M)
12: السعة (م 3 / ساعة)
06: المرحلة
1.1: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 4 '.
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 100QJD1206-1.1 | 1043 | 412 | 631 | 2 ' | Φ96 |
| 100QJD1208-1.5 | 1211 | 442 | 769 | 2 ' | Φ96 |
| 100QJD1210-2.2 | 1434 | 527 | 907 | 2 ' | Φ96 |
| 100QJ1210-2.2 | 1409 | 502 | 907 | 2 ' | Φ96 |
| 100QJ1213-3.0 | 1666 | 552 | 1114 | 2 ' | Φ96 |
| 100QJ1217-4.0 | 2016 | 627 | 1389 | 2 ' | Φ96 |
| 100QJ1222-5.5 | 2447 | 712 | 1735 | 2 ' | Φ96 |
| 100QJ1228-7.5 | 2950 | 802 | 2148 | 2 ' | Φ96 |

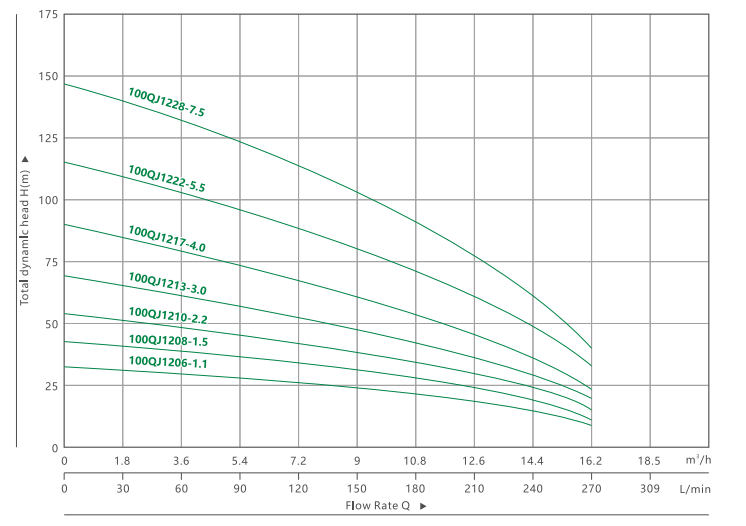

| بيانات الأداء 50 هرتز | ||||||||||||||||
| MODEL | P2 | التسليم ن = 285O لتر / دقيقة | ||||||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 309 |
| م 3 / ساعة | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.4 | 16.2 | 18.5 | |||||
| 100QJD1206-1.1 | 100QJ1206-1.1 | 1.1 | 1.5 | ح (م) | 32 | 30 | 29 | 26 | 24 | 22 | 20 | 17 | 13 | 9 | 1 | |
| 100QJD1208-1.5 | 100QJ1208-1.5 | 1.5 | 2.0 | 42 | 41 | 38 | 35 | 32 | 29 | 27 | 23 | 17 | 12 | 1 | ||
| 100QJD1210-2.2 | 100QJ1210-2.2 | 2.2 | 3.0 | 53 | 51 | 48 | 43 | 40 | 36 | 33 | 28 | 21 | 15 | 2 | ||
| 100QJ1213-3.0 | 3.0 | 4.0 | 69 | 67 | 63 | 58 | 52 | 48 | 43 | 37 | 28 | 20 | 2 | |||
| 100QJ1217-4.0 | 4.0 | 5.5 | 90 | 85 | 80 | 73 | 68 | 62 | 56 | 48 | 37 | 24 | 3 | |||
| 100QJ1222-5.5 | 5.5 | 7.5 | 117 | 113 | 106 | 97 | 88 | 81 | 73 | 61 | 47 | 33 | 4 | |||
| 100QJ1228-7.5 | 7.5 | 10 | 148 | 142 | 134 | 123 | 114 | 103 | 93 | 79 | 60 | 40 | 5 | |||
100QJ
100: قطر البئر: 100 مم (4 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون M)
12: السعة (م 3 / ساعة)
06: المرحلة
1.1: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 4 '.
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 100QJD1206-1.1 | 1043 | 412 | 631 | 2 ' | Φ96 |
| 100QJD1208-1.5 | 1211 | 442 | 769 | 2 ' | Φ96 |
| 100QJD1210-2.2 | 1434 | 527 | 907 | 2 ' | Φ96 |
| 100QJ1210-2.2 | 1409 | 502 | 907 | 2 ' | Φ96 |
| 100QJ1213-3.0 | 1666 | 552 | 1114 | 2 ' | Φ96 |
| 100QJ1217-4.0 | 2016 | 627 | 1389 | 2 ' | Φ96 |
| 100QJ1222-5.5 | 2447 | 712 | 1735 | 2 ' | Φ96 |
| 100QJ1228-7.5 | 2950 | 802 | 2148 | 2 ' | Φ96 |
| بيانات الأداء 50 هرتز | ||||||||||||||||
| MODEL | P2 | التسليم ن = 285O لتر / دقيقة | ||||||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 309 |
| م 3 / ساعة | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.4 | 16.2 | 18.5 | |||||
| 100QJD1206-1.1 | 100QJ1206-1.1 | 1.1 | 1.5 | ح (م) | 32 | 30 | 29 | 26 | 24 | 22 | 20 | 17 | 13 | 9 | 1 | |
| 100QJD1208-1.5 | 100QJ1208-1.5 | 1.5 | 2.0 | 42 | 41 | 38 | 35 | 32 | 29 | 27 | 23 | 17 | 12 | 1 | ||
| 100QJD1210-2.2 | 100QJ1210-2.2 | 2.2 | 3.0 | 53 | 51 | 48 | 43 | 40 | 36 | 33 | 28 | 21 | 15 | 2 | ||
| 100QJ1213-3.0 | 3.0 | 4.0 | 69 | 67 | 63 | 58 | 52 | 48 | 43 | 37 | 28 | 20 | 2 | |||
| 100QJ1217-4.0 | 4.0 | 5.5 | 90 | 85 | 80 | 73 | 68 | 62 | 56 | 48 | 37 | 24 | 3 | |||
| 100QJ1222-5.5 | 5.5 | 7.5 | 117 | 113 | 106 | 97 | 88 | 81 | 73 | 61 | 47 | 33 | 4 | |||
| 100QJ1228-7.5 | 7.5 | 10 | 148 | 142 | 134 | 123 | 114 | 103 | 93 | 79 | 60 | 40 | 5 | |||
