4''100QJ 4
100QJ
100: قطر البئر: 100 مم (4 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون M)
4: السعة (م 3 / ساعة)
04: المرحلة
0.37: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 4 ".
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 100QJD404-037 | 597 | 292 | 305 | 11/4 "- 11/2 " | Φ96 |
| 100QJD406-0.55 | 682 | 312 | 370 | 11/4 "- 11/2 " | Φ96 |
| 100QJD408-0.75 | 767 | 332 | 435 | 11/4 "- 11/2 " | Φ96 |
| 100QJD410-1.1 | 948 | 412 | 536 | 11/4 "- 11/2 " | Φ96 |
| 100QJD414-1.5 | 1144 | 442 | 702 | 11/4 "- 11/2 " | Φ96 |
| 100QJD420-2.2 | 1424 | 527 | 897 | 11/4 "- 11/2 " | Φ96 |
| 100QJ420-2.2 | 1399 | 502 | 897 | 11/4 "- 11/2 " | Φ96 |
| 100QJ424-3.0 | 1616 | 552 | 1064 | 11/4 "- 11/2 " | Φ96 |
| 100QJ432-4.0 | 1987 | 627 | 1360 | 11/4 "- 11/2 " | Φ96 |
| 100QJ440-5.5 | 2368 | 712 | 1656 | 11/4 "- 11/2 " | Φ96 |

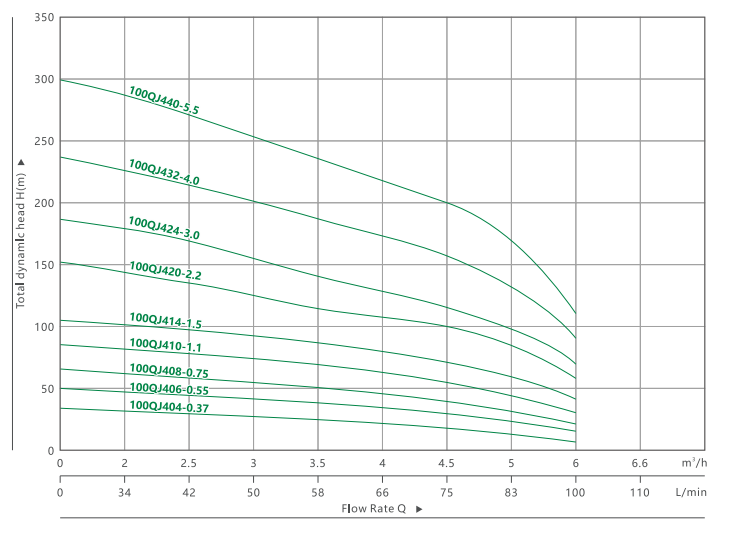

| بيانات الأداء 50 هرتز | |||||||||||||||
| MODEL | P2 | التسليم ن = 285O لتر / دقيقة | |||||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 34 | 42 | 50 | 58 | 66 | 75 | 83 | 100 | 110 |
| م 3 / ساعة | 0 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 6.5 | |||||
| 100QJD404-0.37 | 100QJ404-0.37 | 0.37 | 0.5 | ح (م) | 30 | 28 | 27 | 25 | 23 | 22 | 20 | 17 | 11 | 1 | |
| 100QJD406-0.55 | 100QJ406-0.55 | 0.55 | 0.75 | 45 | 43 | 40 | 38 | 35 | 34 | 30 | 25 | 16 | 1 | ||
| 100QJD408-0.75 | 100QJ408-0.75 | 0.75 | 1 | 62 | 58 | 53 | 51 | 48 | 45 | 40 | 34 | 21 | 2 | ||
| 100QJD410-1.1 | 100QJ410-1.1 | 1.1 | 1.5 | 75 | 71 | 68 | 63 | 58 | 58 | 50 | 43 | 27 | 2 | ||
| 100QJD414-1.5 | 100QJ414-1.5 | 1.5 | 2 | 105 | 99 | 94 | 89 | 81 | 78 | 70 | 50 | 38 | 3 | ||
| 100QJD420-2.2 | 100QJ420-2.2 | 2.2 | 3 | 150 | 139 | 134 | 125 | 115 | 112 | 100 | 95 | 60 | 4 | ||
| 100QJ424-3.0 | 3 | 4 | 180 | 170 | 161 | 152 | 138 | 134 | 120 | 103 | 64 | 5 | |||
| 100QJ432-4.0 | 4 | 5.5 | 235 | 230 | 217 | 202 | 184 | 179 | 160 | 137 | 86 | 6 | |||
| 100QJ440-5.5 | 5.5 | 7.5 | 300 | 288 | 272 | 253 | 230 | 224 | 200 | 171 | 107 | 8 | |||
