3''75QJ 0.5
75QJ
75: قطر البئر: 75 مم (3 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون D)
1: السعة (م 3 / ساعة)
08: المسرح
0.25: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 3 ".
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 75QJD108-0.25 | 802 | 385 | 417 | 1 " | Φ72 |
| 75QJD110-0.25 | 847 | 385 | 462 | 1 " | Φ72 |
| 75QJD111-0.37 | 884 | 400 | 484 | 1 " | Φ72 |
| 75QJD114-0.37 | 1025 | 415 | 610 | 1 " | Φ72 |
| 75QJD117-0.55 | 1080 | 425 | 655 | 1 " | Φ72 |
| 75QJD120-0.55 | 1168 | 445 | 723 | 1 " | Φ72 |
| 75QJD124-0.75 | 1314 | 465 | 849 | 1 " | Φ72 |
| 75QJD129-0.75 | 1447 | 485 | 962 | 1 " | Φ72 |
| 75QJD136-1.1 | 1690 | 535 | 1155 | 1 " | Φ72 |
| 75QJD140-1.1 | 1805 | 535 | 1245 | 1 " | Φ72 |
| 75QJD208-0.25 | 839 | 385 | 454 | 1 "- 11 4 " | Φ72 |
| 75QJD211-0.37 | 951 | 415 | 536 | 1 "- 11 4 " | Φ72 |
| 75QJD217-0.55 | 1180 | 445 | 735 | 1 "- 11 4 " | Φ72 |
| 75QJD224-0.75 | 1447 | 485 | 962 | 1 "- 11 4 " | Φ72 |
| 75QJD233-1.1 | 1778 | 535 | 1243 | 1 "- 11 4 " | Φ72 |

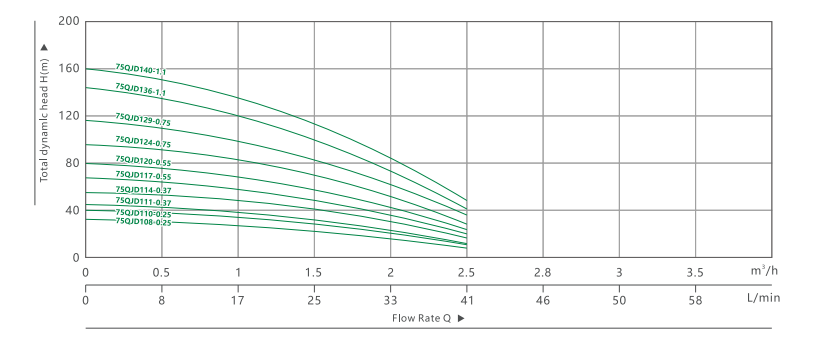

| بيانات الأداء 50 هرتز | ||||||||||||||
| MODEL | P2 | التسليم ن = 2850 لتر / دقيقة | ||||||||||||
| 1 * 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 8 | 17 | 25 | 33 | 41 | 46 | 50 | 58 |
| م 3 / ساعة | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 2.8 | 3 | 3.5 | |||||
| 75QJD108-0.25 | 75QJ108-0.25 | 0.25 | 0.33 | ح (م) | 32 | 29 | 27 | 23 | 17 | 9 | 1 | |||
| 75QJD110-0.25 | 75QJ 110-0.25 | 0.25 | 0.33 | 40 | 36 | 34 | 29 | 21 | 11 | 1 | ||||
| 75QJD111-0.37 | 75QJ111-0.37 | 0.37 | 0.5 | 44 | 40 | 37 | 32 | 23 | 12 | 1 | ||||
| 75QJD114-0.37 | 75QJ 114-0.37 | 0.37 | 0.5 | 56 | 53 | 47 | 41 | 30 | 17 | 1 | ||||
| 75QJD117-0.55 | 75QJ117-0.55 | 0.55 | 0.75 | 68 | 64 | 58 | 49 | 37 | 20 | 2 | ||||
| 75QJD120-0.55 | 75QJ 120-0.55 | 0.55 | 0.75 | 80 | 76 | 68 | 58 | 43 | 24 | 2 | ||||
| 75QJD124-0.75 | 75QJ 124-0.75 | 0.75 | 1 | 96 | 88 | 80 | 70 | 53 | 29 | 2 | ||||
| 75QJD129-0.75 | 75QJ 129-0.75 | 0.75 | 1 | 116 | 108 | 98 | 83 | 62 | 37 | 3 | ||||
| 75QJD136-1.1 | 75QJ136-1.1 | 1.1 | 1.5 | 144 | 135 | 120 | 100 | 76 | 41 | 4 | ||||
| 75QJD140-1.1 | 75QJ140-1.1 | 1.1 | 1.5 | 160 | 147 | 136 | 116 | 86 | 49 | 4 | ||||
| 75QJD208-0.25 | 75QJ208-0.25 | 0.25 | 0.33 | 29 | 27 | 26 | 24 | 20 | 14 | 8 | 2 | |||
| 75QJD211-0.37 | 75QJ211-0.37 | 0.37 | 0.5 | 40 | 38 | 36 | 34 | 28 | 20 | 12 | 2 | |||
| 75QJD217-0.55 | 75QJ217-0.55 | 0.55 | 0.75 | 61 | 58 | 55 | 50 | 42 | 32 | 18 | 3 | |||
| 75QJD224-0.75 | 75QJ224-0.75 | 0.75 | 1 | 86 | 82 | 77 | 70 | 60 | 46 | 26 | 5 | |||
| 75QJD233-1.1 | 75QJ233-1.1 | 1.1 | 1.5 | 119 | 112 | 103 | 97 | 83 | 64 | 37 | 7 | |||
