4''100QJ 2
100QJ
100: قطر البئر: 100 مم (4 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون M)
2: السعة (م 3 / ساعة)
06: المرحلة
0.37: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 4 ".
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 100QJD206-0.37 | 645 | 292 | 353 | 11/4 " | Φ96 |
| 100QJD208-0.55 | 723 | 312 | 411 | 11/4 " | Φ96 |
| 100QJD210-0.75 | 802 | 332 | 470 | 11/4 " | Φ96 |
| 100QJD214-1.1 | 1036 | 412 | 624 | 11/4 " | Φ96 |
| 100QJD220-1.5 | 1280 | 442 | 838 | 11/4 " | Φ96 |
| 100QJD228-2.2 | 1635 | 527 | 1108 | 11/4 " | Φ96 |
| 100QJ228-2.2 | 1610 | 502 | 1108 | 11/4 " | Φ96 |
| 100QJ235-3.0 | 1901 | 552 | 1349 | 11/4 " | Φ96 |
| 100QJ245-4.0 | 2306 | 627 | 1679 | 11/4 " | Φ96 |

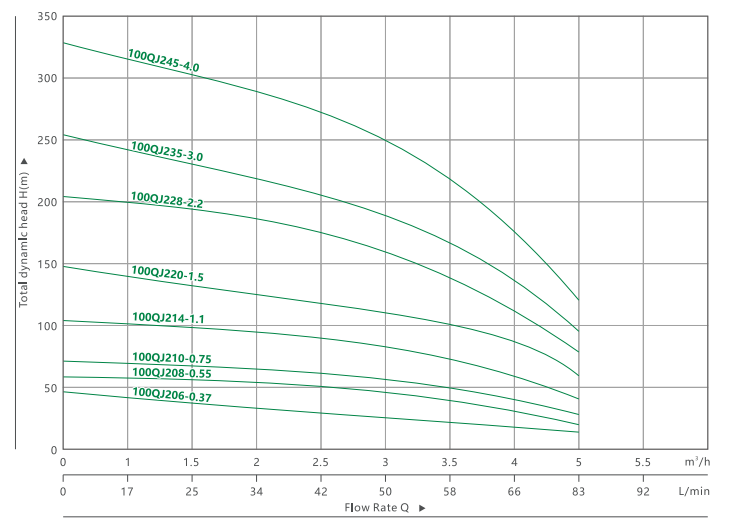

| بيانات الأداء 50 هرتز | |||||||||||||||
| MODEL | P2 | التسليم ن = 285O لتر / دقيقة | |||||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 17 | 25 | 34 | 42 | 50 | 58 | 66 | 83 | 92 |
| م 3 / ساعة | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 5.5 | |||||
| 100QJD206-0.37 | 100QJ206-0.37 | 0.37 | 0.5 | ح (م) | 44 | 41 | 40 | 39 | 36 | 33 | 29 | 23 | 16 | 1 | |
| 100QJD208-0.55 | 100QJ208-0.55 | 0.55 | 0.75 | 58 | 55 | 53 | 52 | 48 | 44 | 39 | 30 | 21 | 2 | ||
| 100QJD210-0.75 | 100QJ210-0.75 | 0.75 | 1 | 73 | 69 | 67 | 65 | 60 | 55 | 48 | 38 | 27 | 2 | ||
| 100QJD214-1.1 | 100QJ214-1.1 | 1.1 | 1.5 | 102 | 97 | 93 | 91 | 84 | 77 | 68 | 53 | 37 | 3 | ||
| 100QJD220-1.5 | 100QJ220-1.5 | 1.5 | 2 | 145 | 138 | 133 | 130 | 120 | 110 | 97 | 76 | 53 | 4 | ||
| 100QJD228-2.2 | 100QJ228-2.2 | 2.2 | 3 | 205 | 193 | 186 | 182 | 168 | 154 | 135 | 106 | 75 | 6 | ||
| 100QJ235-3.0 | 3 | 4 | 255 | 242 | 233 | 228 | 210 | 193 | 169 | 133 | 93 | 7 | |||
| 100QJ245-4.0 | 4 | 5.5 | 330 | 311 | 300 | 293 | 270 | 248 | 217 | 171 | 120 | 9 | |||
