4''100QJ 16
100QJ
100: قطر البئر: 100 مم (4 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون M)
16: السعة (م 3 / ساعة)
05: المرحلة
1.1: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 4 ".
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 100QJD1605-1.1 | 974 | 412 | 562 | 2 " | Φ96 |
| 100QJD1607-1.5 | 1142 | 442 | 700 | 2 " | Φ96 |
| 100QJD1609-2.2 | 1365 | 527 | 838 | 2 " | Φ96 |
| 100QJ1609-2.2 | 1340 | 502 | 838 | 2 " | Φ96 |
| 100QJ1612-3.0 | 1597 | 552 | 1045 | 2 " | Φ96 |
| 100QJ1616-4.0 | 1947 | 627 | 1320 | 2 " | Φ96 |
| 100QJ1621-5.5 | 2378 | 712 | 1666 | 2 " | Φ96 |
| 100QJ1626-7.5 | 2812 | 802 | 2010 | 2 " | Φ96 |

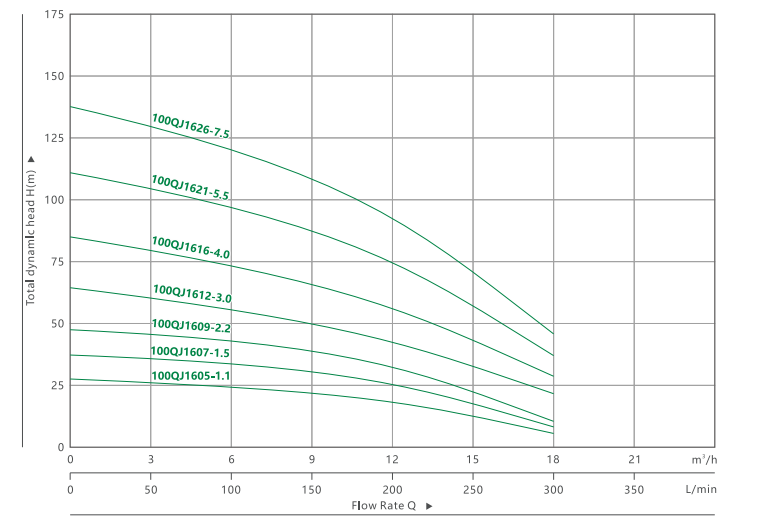

| بيانات الأداء 50 هرتز | |||||||||||||
| MODEL | P2 | التسليم ن = 285O لتر / دقيقة | |||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 |
| م 3 / ساعة | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | |||||
| 100QJD1605-1.1 | 100QJ 1605-1.1 | 1.1 | 1.5 | ح (م) | 27 | 26 | 24 | 21 | 18 | 14 | 9 | 1 | |
| 100QJD1607-1.5 | 100QJ 1607-1.5 | 1.5 | 2 | 37 | 36 | 33 | 30 | 25 | 19 | 12 | 2 | ||
| 100QJD1609-2.2 | 100QJ 1609-2.2 | 2.2 | 3 | 48 | 47 | 43 | 38 | 32 | 25 | 16 | 2 | ||
| 100QJ1612-3.0 | 3 | 4 | 64 | 61 | 56 | 50 | 43 | 33 | 22 | 2 | |||
| 100QJ1616-4.0 | 4 | 5.5 | 85 | 81 | 75 | 67 | 58 | 45 | 29 | 3 | |||
| 100QJ1621-5.5 | 5.5 | 7.5 | 111 | 106 | 98 | 88 | 76 | 59 | 38 | 4 | |||
| 100QJ 1626-7.5 | 7.5 | 10 | 138 | 132 | 122 | 108 | 93 | 73 | 46 | 5 | |||
