4''100QJ 10
100QJ
100: قطر البئر: 100 مم (4 بوصة)
QJ: مضخة غاطسة سلسلة QJ
D: محرك أحادي الطور (ثلاث مراحل بدون M)
10: السعة (م 3/ ساعة)
05: المرحلة
0.75: قوة المحرك (KW)
لإمداد المياه من الآبار أو الخزانات.
للاستخدام المنزلي ، للتطبيقات المدنية والصناعية.
لاستخدام الحدائق والري.
أقصى درجة حرارة للسوائل تصل إلى +35 درجة مئوية.
أقصى محتوى رمل: 0.25٪.
أقصى غمر: 100 متر.
الحد الأدنى لقطر البئر: 4 ".
محرك قابل لللف أو محرك شاشة مسدود بالكامل
ثلاث مراحل: 380V-415V / 50Hz
أحادي الطور: 220 فولت -240 فولت / 50 هرتز
جهز بصندوق التحكم في البداية أو صندوق التحكم التلقائي الرقمي
تم تصميم المضخات عن طريق الغلاف المجهد
معايير أبعاد نيما
ختم ميكانيكي خاص
الفولتية الأخرى أو التردد 60 هرتز
| حجم الجدول المعامل | |||||
| MODEL | A | B | C | D | E |
| 100QJD1005-0.75 | 698 | 332 | 366 | 2 " | Φ96 |
| 100QJD1007-1.1 | 854 | 412 | 442 | 2 " | Φ96 |
| 100QJD1009-1.5 | 996 | 442 | 554 | 2 " | Φ96 |
| 100QJD1013-2.2 | 1269 | 527 | 742 | 2 " | Φ96 |
| 100QJ1013-2.2 | 1244 | 502 | 742 | 2 " | Φ96 |
| 100QJ1016-3.0 | 1408 | 552 | 856 | 2 " | Φ96 |
| 100QJ1021-4.0 | 1710 | 627 | 1083 | 2 " | Φ96 |
| 100QJ 1027-5.5 | 2089 | 712 | 1377 | 2 " | Φ96 |
| 100QJ 1035-7.5 | 2530 | 802 | 1728 | 2 " | Φ96 |

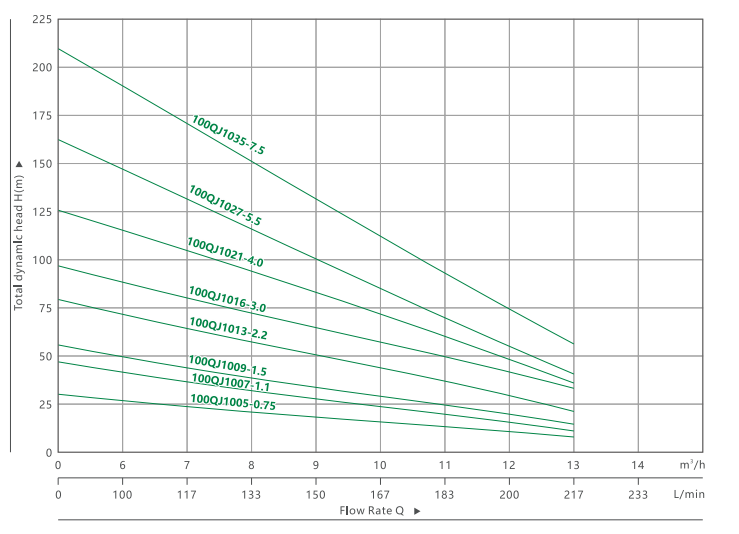

| بيانات الأداء 50 هرتز | |||||||||||||||
| MODEL | P2 | التسليم ن = 285O لتر / دقيقة | |||||||||||||
| 1 ~ 220 فولت / 240 فولت | 3 ~ 380 فولت / 415 فولت | كيلوواط | HP | Q | لتر / دقيقة | 0 | 100 | 117 | 133 | 150 | 167 | 183 | 200 | 217 | 233 |
| م 3 / ساعة | 0 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | |||||
| 100QJD1005-0.75 | 100QJ1005-0.75 | 0.75 | 1 | ح (م) | 30 | 26 | 24 | 21 | 19 | 16 | 13 | 11 | 8 | 2 | |
| 100QJD1007-1.1 | 100QJ1007-1.1 | 1.1 | 1.5 | 43 | 37 | 33 | 30 | 27 | 22 | 18 | 15 | 11 | 2 | ||
| 100QJD1009-1.5 | 100QJ1009-1.5 | 1.5 | 2.0 | 55 | 48 | 43 | 39 | 35 | 29 | 23 | 19 | 14 | 3 | ||
| 100QJD1013-2.2 | 100QJ1013-2.2 | 2.2 | 3.0 | 78 | 68 | 52 | 56 | 50 | 42 | 33 | 27 | 21 | 4 | ||
| 100QJ1016-3.0 | 3.0 | 4.0 | 95 | 85 | 77 | 68 | 61 | 52 | 41 | 33 | 26 | 5 | |||
| 100QJ1021-4.0 | 4.0 | 5.5 | 126 | 111 | 100 | 90 | 81 | 67 | 54 | 44 | 37 | 6 | |||
| 100QJ1027-5.5 | 5.5 | 7.5 | 162 | 143 | 129 | 116 | 104 | 86 | 69 | 57 | 43 | 7 | |||
| 100QJ1035-7.5 | 7.5 | 10 | 210 | 185 | 170 | 150 | 135 | 112 | 90 | 74 | 56 | 8 | |||
